حذاء الدليل الدوار أو حذاء الدليل المنزلق، أيهما ينطبق
الجواب القصير هو أن حذاء دليل المصعد هو الأنسب لمصاعد الركاب عالية السرعة في المباني المتوسطة إلى الشاهقة، في حين أن حذاء دليل انزلاق المصعد هو الاختيار القياسي لمصاعد الشحن ومصاعد الركاب ذات السرعة المنخفضة. ينتمي كلاهما إلى فئة أوسع من أنواع أحذية دليل المصاعد، ويعتمد الاختيار الصحيح بشكل كامل تقريبًا على سرعة السيارة، ونمط التحميل، ومدى سلاسة القيادة التي يحتاجها المبنى فعليًا.
يوجد حذاء توجيه بين سكة توجيه المصعد والسيارة أو ثقل الموازنة، مما يحافظ على تحركهما بدقة لأعلى ولأسفل على طول السكة دون انحراف أو إمالة أو تأرجح أثناء السفر. هذا المكون الفردي له تأثير مباشر على راحة الركوب، وتآكل السكة، ومدى اهتمام الصيانة الذي يحتاجه نظام المصعد طوال فترة خدمته.
كيف يعمل حذاء التوجيه فعليًا داخل العمود
يتم تصنيع كل حذاء توجيه، بغض النظر عن نوعه، من ثلاثة أجزاء أساسية: بطانة الحذاء التي تتصل بالسكة، وجسم قضيب التوجيه الذي يسير على طوله، ومقعد حذاء التوجيه الذي يثبت التجميع بإطار السيارة أو إطار ثقل الموازنة. في التصميمات المنزلقة، يمكن للقسم العلوي أيضًا أن يحمل كوب زيت يغذي مادة التشحيم بين بطانة الحذاء وسطح السكة، مما يقلل الاحتكاك ويطيل عمر البطانة.
المكونات الأساسية في لمحة
- بطانة الحذاء، سطح التآكل الذي يتصل بسكة التوجيه مباشرة
- جسم سكة التوجيه، المسار الفولاذي العمودي الذي يمر عبر العمود
- دليل مقعد الحذاء، وهو الدعامة التي تربط الحذاء بالسيارة أو ثقل الموازنة
- كوب الزيت، موجود على الأنواع المنزلقة لتليين البطانة وملامسة السكة
بمجرد تجميع هذه الأجزاء ومحاذاتها، يحافظ حذاء التوجيه على إطار السيارة مقيدًا بمسار رأسي واحد، وهذا هو بالضبط سبب أهمية دقة المحاذاة أثناء التثبيت بقدر أهمية جودة مادة الحذاء نفسه.

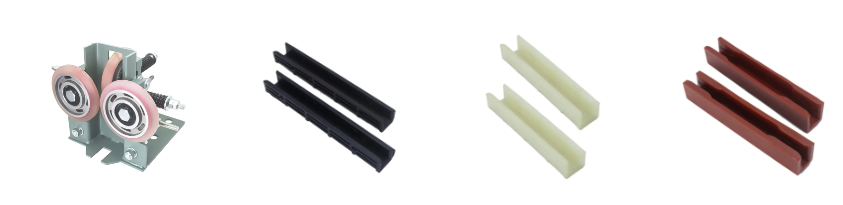

هيكل حذاء دليل الأسطوانة وأين يعمل بشكل أفضل
يستبدل حذاء التوجيه الأسطواني البطانة المنزلقة الثابتة بمجموعة من العجلات الدوارة التي تتدحرج على طول سطح سكة التوجيه بدلاً من السحب عبرها. نظرًا لأن نقطة الاتصال تتدحرج بدلاً من الانزلاق، فإن الاحتكاك ينخفض بشكل حاد، مما يسمح للسيارة بالسفر بسرعات أعلى مع نقل اهتزاز أقل بشكل ملحوظ إلى المقصورة.
هذا الاتصال المتداول هو السبب الرئيسي أ الشركة المصنعة للأحذية دليل الأسطوانة تستهدف عادةً مصاعد الركاب في المباني الشاهقة، حيث تجتمع السرعة وجودة الركوب معًا. تعد أحذية التوجيه الأسطوانية شائعة أيضًا في مشاريع التحديث حيث تتم ترقية المصعد الأقدم إلى وحدة ركاب أسرع دون تغيير حاجز التوجيه الحالي.
| ميزة | السلوك النموذجي |
|---|---|
| نوع الاتصال | اتصال عجلة المتداول على طول سطح السكك الحديدية |
| مستوى الاحتكاك | منخفض، ويقلل من تراكم الحرارة عند السرعات العالية |
| حاجة التشحيم | الحد الأدنى، تتطلب محامل العجلات فحوصات دورية فقط |
| الإعداد المشترك | مصاعد ركاب متوسطة إلى شاهقة الارتفاع |
دليل انزلاق هيكل الحذاء وأين يعمل بشكل أفضل
يحافظ حذاء التوجيه المنزلق على بطانة ثابتة في اتصال مستمر مع السكة بدلاً من التدحرج عبرها. يأتي هذا التصميم في شكلين: الحذاء الدليلي المنزلق الثابت، الذي يحافظ على وضعية صلبة مقابل السكة، والحذاء الدليلي المنزلق المرن، الذي يستخدم آلية محملة بنابض لامتصاص مخالفات السكة الصغيرة وتقليل الصدمات التي تمر داخل السيارة.
تُستخدم أحذية التوجيه المنزلقة الثابتة بشكل أساسي في مصاعد الشحن، حيث يجب أن تظل الخلوص على جانبي الحذاء ثابتًا ويتم الحفاظ على الفجوة بين البطانة والسطح العلوي للسكة بشكل عام في نطاق 0.5 إلى 2 ملم . يعد هذا التخليص المحكم والمتسق أكثر أهمية بالنسبة لتطبيقات الشحن نظرًا لأن التحميل غير المتساوي يؤدي إلى تكرار الضغط الجانبي على مجموعة حذاء التوجيه.
أنواع الانزلاق الثابتة مقابل المرنة
- حذاء توجيه منزلق ثابت، تركيب صلب، عادةً ما يكون مقترنًا بمصاعد الشحن
- حذاء توجيه منزلق مرن، بطانة مدعومة بنابض، تستخدم عادة في مصاعد الركاب منخفضة السرعة
- ويعتمد كلا النوعين على كوب زيت في الجزء العلوي من الحذاء للحفاظ على تشحيم البطانة
- كلا النوعين يناسبان المباني المتوسطة والعالية الارتفاع التي تعمل بسرعات سفر منخفضة
المشترين مقارنة أ انزلاق دليل الأحذية المورد مقابل الخيار القائم على الأسطوانة عادةً ما تجد أن الأنواع المنزلقة تكلف صيانة أقل في الأنظمة الأبطأ، نظرًا لأن البطانة تتآكل بشكل متوقع ومن السهل التخطيط لفترات الاستبدال حول الخدمة الروتينية.
مقارنة نطاق السرعة بين أنواع الرول والانزلاق
القدرة على السرعة هي أوضح خط فاصل بين نوعي أحذية دليل المصعد. يوضح الرسم البياني أدناه نطاق السرعة العام الذي يتم مطابقة كل نوع له عادةً عبر مشاريع مصاعد الركاب والبضائع.
هذه النطاقات هي أنماط صناعية عامة وليست حدودًا ثابتة، نظرًا لأن السقف الفعلي يعتمد على تصميم نظام المصعد الكامل، وليس على الحذاء الدليلي وحده. ومع ذلك، فإن هذا النمط يفسر لماذا تهيمن أحذية التوجيه الدوارة على سيارات الركاب السريعة والمرتفعة بينما تظل الأنواع المنزلقة شائعة في مباني الشحن والمباني المنخفضة الارتفاع.
اختلافات التسامح في التخليص عبر أنواع الأحذية الإرشادية
يؤثر الخلوص بين بطانة الحذاء والسكة بشكل مباشر على مقدار الحركة التي تتعرض لها السيارة من جانب إلى آخر. إن الخلوص الأكثر إحكامًا وتماسكًا يقلل بشكل عام من الاهتزاز ولكنه يتطلب تركيبًا أكثر دقة ومحاذاة للسكك الحديدية.
تميل أحذية التوجيه الدوارة إلى العمل مع وجود فجوة فعالة أكثر إحكامًا لأن العجلة تحافظ على اتصال متدحرج ثابت ضد السكة، في حين يتم ضبط الأحذية المنزلقة بخلوص عمل صغير بحيث لا تلتصق البطانة بسطح السكة أثناء السفر.
نمط اعتماد الأحذية الدليلية الدوارة في المباني الشاهقة
مع زيادة ارتفاعات المباني وسرعات حركة المصاعد عبر مشاريع البناء والتحديث الجديدة، تحول الطلب بشكل مطرد نحو الأنظمة القائمة على الأسطوانة لسيارات الركاب. ويعكس الخط أدناه هذا الاتجاه العام وليس إحصائية ثابتة.
كان هذا التحول مدفوعًا إلى حد كبير بعاملين تم الإبلاغ عنهما باستمرار عبر مناقشات صناعة المصاعد: ارتفاع التوقعات حول سلاسة الركوب في مباني الركاب، والحصة المتزايدة من مشاريع التحديث التي تزيد من سرعة السيارة دون استبدال نظام السكك الحديدية الكامل.
مقارنة الأداء عبر عوامل الاختيار الرئيسية
غالبًا ما يرجع الاختيار بين التصميمات الدوارة والتصميمات المنزلقة إلى وزن العديد من عوامل الأداء معًا بدلاً من الاختيار بناءً على السرعة وحدها. يضع مخطط الرادار أدناه كلا النوعين مقابل خمسة عوامل يقيمها المشترون بشكل شائع.
عادةً ما تسجل الأحذية الدليلية الدوارة درجات أعلى في القدرة على السرعة، وسلاسة الركوب، والتحكم في الضوضاء، في حين تميل الأحذية الدليلية المنزلقة إلى تحقيق درجات أعلى في بساطة الصيانة ومعالجة الأحمال لرسوم الشحن، ولهذا السبب لا تزال مصاعد الشحن تعتمد بشكل كبير على التصميمات المنزلقة الثابتة.
متطلبات التثبيت التي تؤثر على الأداء على المدى الطويل
يحدد التثبيت الصحيح ما إذا كان أي من نوع حذاء التوجيه يعمل على النحو المنشود طوال عمر المصعد. يجب تثبيت مداسات التوجيه العلوية والسفلية على نفس الخط الرأسي بمجرد تركيبها، دون أي انحراف أو التفاف بينهما، ويجب أن يصطف كلاهما مع مركز مجموعة فك الأمان.
بالنسبة لأحذية التوجيه المنزلقة الثابتة المستخدمة في مصاعد الشحن على وجه التحديد، يجب أن يظل الخلوص على جانبي الحذاء ثابتًا على طول طول السير الكامل، ويتم الاحتفاظ بالفجوة بين البطانة والسطح العلوي للسكة بشكل عام داخل 0.5 إلى 2 ملم النطاق الموصوف سابقًا. يميل الحصول على خطأ في هذا الخلوص في أي من الاتجاهين إلى الظهور بسرعة على شكل تآكل غير متساوٍ أو قيادة أكثر خشونة.
نقاط تفتيش التثبيت تستحق التأكيد
- يتم محاذاة الأحذية العلوية والسفلية على خط عمودي واحد
- لا يوجد انحراف أو انحراف مرئي عبر مقعد حذاء التوجيه
- تتمحور المحاذاة ضد فك الأمان على جانبي السيارة وثقل الموازنة
- يتم الحفاظ على الخلوص الجانبي المتسق على طول مسار السكة الحديد الكامل
- كوب الزيت مملوء ويعمل بشكل صحيح على الأحذية المنزلقة
دليل مطابقة نوع الحذاء للبناء واستخدام المصعد
يصبح الاختيار بين حذاء الدليل الأسطواني للمصعد وأداة التوجيه المنزلقة للمصعد أمرًا سهلاً بمجرد أن يكون شكل المبنى ومهمة المصعد واضحين. يلخص الجدول أدناه النمط العام الذي يتبعه المشترون وفرق قطع غيار المصاعد عادةً.
| ملف البناء أو المصعد | نوع حذاء الدليل المطابق بشكل شائع |
|---|---|
| مصعد ركاب شاهق | حذاء دليل الأسطوانة |
| مصعد ركاب متوسط الارتفاع | حذاء دليل الأسطوانة or elastic sliding guide shoe |
| مصعد ركاب منخفض السرعة | حذاء توجيه منزلق مرن |
| مصعد الشحن | حذاء توجيه منزلق ثابت |
| التحديث مع ترقية السرعة | حذاء دليل الأسطوانة replacement |
غالبًا ما تبدأ فرق المنشأة التي تعمل من خلال مشروع استبدال حذاء دليل المصعد من مطابقة ملف التعريف نفسه قبل طلب عينات من أ حذاء دليل المصعد المخصص المورد، نظرًا لأن مطابقة عرض السكة الحالية وأبعاد مقعد الحذاء لا تقل أهمية عن مطابقة نوع حذاء التوجيه نفسه.
التعرف على الوقت الذي يحتاج فيه الحذاء الإرشادي إلى الاستبدال
تتآكل أحذية الدليل تدريجيًا، ويتعلم معظم فرق صيانة المصاعد مراقبة مجموعة من العلامات التحذيرية المتسقة بدلاً من انتظار الفشل الكامل. تعد الحركة غير المعتادة من جانب إلى آخر في السيارة، وصوت الطحن أو الصرير بالقرب من الجزء العلوي أو السفلي من إطار السيارة، وأخاديد التآكل المرئية على بطانة الحذاء من أكثر المؤشرات المبكرة شيوعًا.
تطلب فرق التوريد التي تتعامل مع برنامج استبدال حذاء دليل المصعد عادةً أبعادًا متطابقة لكل من عرض السكة ومقعد حذاء الدليل قبل الطلب، نظرًا لأنه حتى الحذاء المصنوع جيدًا سيكون أداؤه سيئًا إذا كانت الملاءمة مع السكة الحالية غير صحيحة. العمل مع المنشأة مصنع أحذية دليل المصعد الصين غالبًا ما تعمل علاقة التوريد القائمة على تقصير عملية المطابقة هذه لأن فرق الإنتاج يمكنها الرجوع إلى رسومات ملفات تعريف السكك الحديدية مباشرةً مقابل الأدوات الموجودة.
حول مصنع قطع غيار المصاعد Ningbo Yinzhou Fukangda
تأسس مصنع Ningbo Yinzhou Fukangda Elevator Parts Factory في عام 2006 ويقع في منطقة Da'ao الصناعية، منطقة Yinzhou، مدينة Ningbo، مقاطعة Zhejiang، الصين. تركز الشركة على البحث والتطوير والإنتاج والمبيعات لأجزاء المصاعد، وتعمل كشركة مصنعة لأحذية توجيه المصاعد وشركة سكك توجيه المصاعد التي تخدم سلاسل توريد المصاعد المحلية والدولية.

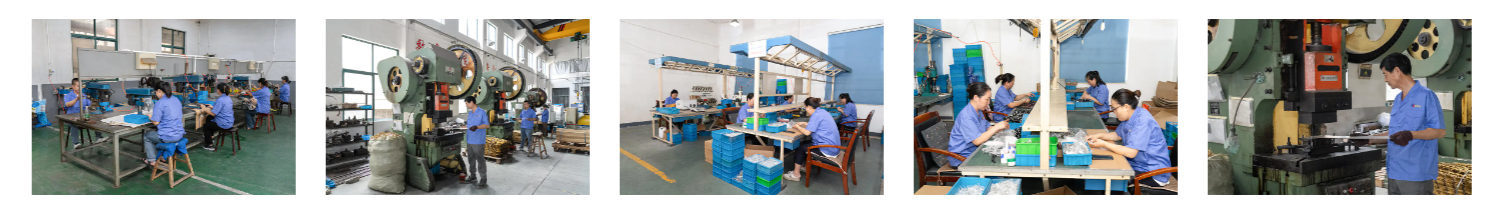

يدير مركز الإنتاج مجموعة متنوعة من الأجهزة المتقدمة ومعدات معالجة البلاستيك جنبًا إلى جنب مع خطوط التجميع وإجراءات الفحص الناضجة، مما يدعم الدقة والجودة واستمرارية التوريد المستقرة عبر كل دفعة إنتاج. باعتباره حذاء دليل المصعد OEM و الصين صانع الأحذية دليل المصعد ، قامت Fukangda ببناء تعاون طويل الأمد مع علامات تجارية معترف بها للمصاعد تعمل في السوق المحلية، بما في ذلك العلاقات الممتدة عبر قنوات مشروع Hitachi، وMitsubishi، وOtis، وThyssen، وGuangri، وKangli، وآسيا والمحيط الهادئ، وSuzuki، وSinglin، مما يعكس سمعة قوية تم بناؤها على مدار سنوات من التوريد المستمر داخل صناعة قطع غيار المصاعد.
الأسئلة المتداولة
إنه عبارة عن جهاز منزلق أو متدحرج يتم تركيبه بين عربة المصعد أو ثقل الموازنة وسكة التوجيه، مما يجعل السفر مقيدًا بمسار عمودي واحد.
يعمل على تثبيت السيارة أو ثقل الموازنة على السكة، مما يمنع الانحراف أو الإمالة أو التأرجح أثناء تحرك المصعد لأعلى ولأسفل.
يستخدم الإعداد النموذجي أربعة مداسات توجيه على إطار السيارة وأربعة على إطار ثقل الموازنة، ويتم وضعها في الزوايا العلوية والسفلية لكل منها.
عادةً ما يكون المقعد وجسم السكة من المعدن، في حين أن بطانة الحذاء غالبًا ما تكون مادة مقاومة للاهتراء مصممة لتقليل الاحتكاك مع السكة.
تأتي قضبان التوجيه في مجموعة من الأحجام القياسية على شكل حرف T، مع تحديد الحجم الصحيح بناءً على وزن السيارة وسرعتها وامتداد السكة بين الأقواس.
يتم تثبيت القضبان قسمًا تلو الآخر على حوامل الحائط داخل العمود، ويتم فحصها للتأكد من المحاذاة الرأسية، ويتم ربطها بألواح السمك قبل تركيب أحذية التوجيه.
يقوم الفنيون بقياس عرض السكة، واستواء وجه العمل، والمحاذاة الرأسية على طول العمود باستخدام الفرجار وفحوصات الاستقامة في نقاط متعددة.
