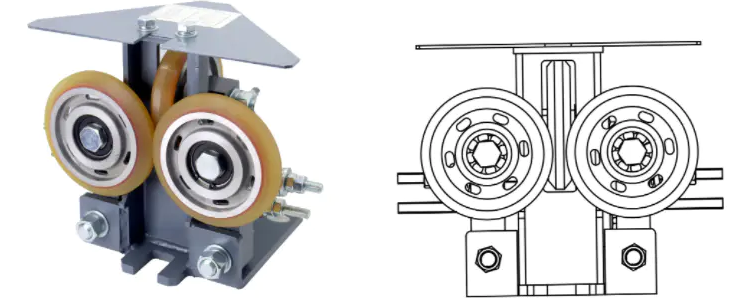

1. أربع تقنيات أساسية أحذية دليل الأسطوانة
تصميم محمل دقيق: يقلل من مقاومة التدحرج
محامل كروية ذات اتصال زاوي مزدوج الصف: تتحمل الأحمال الشعاعية والمحورية، مما يضمن دوران الأسطوانة عالي السرعة دون ربط
ضبط التحميل المسبق: تحافظ الآلية الزنبركية أو الهيدروليكية على الاتصال المستمر بين الأسطوانة وقضيب التوجيه، مما يمنع الارتداد.
بكرات مادة البوليمر: توازن بين امتصاص الصدمات ومقاومة التآكل
بكرات البولي يوريثين (PU): مرنة للغاية ومقاومة للاهتراء، وتمتص الاهتزازات الدقيقة الناتجة عن عدم استواء سكة التوجيه.
بكرات النايلون المركبة: مناسبة للمصاعد عالية السرعة (> 2.5 م/ث)، مع مقاومة قوية للتشوه.
هيكل ديناميكي ذاتي المحاذاة: يستوعب انحراف حاجز التوجيه
التثبيت العائم: يسمح للأسطوانة بالتكيف مع أخطاء تركيب السكك الحديدية في نطاق ± 3 درجات.
نظام الدعم المرن: تعمل الوسادات المطاطية أو النوابض على تخفيف قوى التأثير العابرة (مثل أثناء التوقف في حالات الطوارئ).
ابتكار تكنولوجيا التشحيم: لا يحتاج إلى صيانة ويدوم طويلاً
محامل ذاتية التشحيم: مصنوعة من الجرافيت أو PTFE، ولا تحتاج إلى تزييت خارجي.
تصميم محكم الغلق: مقاوم للغبار والماء، مما يمنع الشوائب من دخول البكرات والتأثير على الأداء.
2. مشاكل وحلول حذاء دليل أسطوانة المصاعد الشائعة (دليل الصيانة)
تآكل غير طبيعي للأسطوانة
- تآكل سطح الأسطوانة بشكل غير متساوٍ
الأسباب المحتملة:
دليل انحراف تركيب السكك الحديدية (تجاوز التسامح الأفقي / الرأسي)
تحميل السيارة غير المتوازن يؤدي إلى قوة مفرطة من جانب واحد
مادة الأسطوانة غير المؤهلة (الصلابة أو التدهور غير الكافي)
الحل:
تحقق من استقامة سكة التوجيه: استخدم أداة محاذاة الليزر للتأكد من أن الانحراف أقل من 0.5 مم/م.
ضبط توازن السيارة: تحقق من تكوين ثقل الموازنة لضمان التوزيع المتساوي للحمل.
استبدل البكرات شديدة التآكل: اختر مواد البولي يوريثين (PU) أو النايلون المركبة (صلابة الشاطئ الموصى بها 75A-85A).
- تشقق أو تشوه الأسطوانة المبكرة
الأسباب المحتملة:
الحمل الزائد (يتجاوز 150% من الحمل المقدر)
ارتفاع درجة الحرارة المحيطة بشكل مفرط (> 60 درجة مئوية) مما يتسبب في تليين أسطوانة PU
التآكل الكيميائي (مثل الأحماض القوية أو القلويات في مواد التنظيف)
الحل:
تركيب جهاز حماية من التحميل الزائد: قم بربط نظام التحكم في المصعد للحد من عملية التحميل الزائد.
استبدل البكرات ذات درجة الحرارة العالية: اختر المواد المركبة من النايلون أو PTFE (مناسبة لدرجة حرارة -30 درجة مئوية إلى 120 درجة مئوية).
تجنب الاتصال الكيميائي: استخدم مذيبًا محايدًا (مثل الكحول) عند التنظيف.
الضوضاء التشغيلية غير الطبيعية
- صوت "صرير" أثناء التدحرج
الأسباب المحتملة:
عدم وجود تحمل النفط أو تسرب الغبار
دبوس الأسطوانة البالي يسبب زيادة الخلوص
الجسيمات الصلبة (مثل الرمل والحصى) على سطح سكة التوجيه
الحل:
تنظيف وتشحيم المحامل: استخدم الشحوم ذات درجة الحرارة العالية (مثل الشحوم القائمة على الليثيوم). يجب استبدال المحامل المختومة على الفور.
استبدال الدبوس: تحقق من عدم تآكل قطر الدبوس (> 0.2 مم يتطلب الاستبدال). قم بتنظيف قضبان التوجيه: استخدم ورق الصنفرة الناعم لتلميع سطح ملامسة قضبان التوجيه لإزالة الشوائب.
- اهتزاز "طنين" عالي التردد
الأسباب المحتملة:
فشل التوازن الديناميكي للأسطوانة (على سبيل المثال، تلف المحمل الداخلي)
الرنين بين سرعة تشغيل المصعد والتردد الطبيعي للأسطوانة
الحل:
استبدل مجموعة الأسطوانة: تفضل الأجزاء الأصلية (دقة التوازن الديناميكي ≥ 0.5 جم · سم).
ضبط منحنى تشغيل المصعد: استخدم العاكس لتقليل التسارع وتجنب نطاق تردد الرنين.
دليل تشويش الأحذية
- دوران الأسطوانة البطيء
الأسباب المحتملة:
تحمل التآكل (الناجم عن بيئة رطبة)
عدم كفاية الخلوص بين الأسطوانة وسكة التوجيه (التركيب غير الصحيح)
الحل:
استبدال المحامل المصنوعة من الفولاذ المقاوم للصدأ: مناسبة للبيئات عالية الرطوبة (مثل المصاعد في المرائب الموجودة تحت الأرض).
اضبط خلوص الحذاء الدليلي: استخدم مقياسًا للقياس؛ يوصى بخلوص يتراوح بين 0.5-1 مم لكل جانب (راجع معايير الشركة المصنعة).
إخفاقات نظامية أخرى
- حذاء التوجيه منحرف تمامًا أو فضفاض.
الأسباب المحتملة:
مسامير التثبيت السائبة (بسبب الاهتزاز)
دعامة حذاء توجيه مشوهة (بسبب التأثير الخارجي)
الحل:
أحكم ربط البراغي واستخدم مانع الارتخاء: استخدم مفتاح عزم الدوران (اربطه حسب عزم الدوران المحدد من قبل الشركة المصنعة).
محاذاة الدعامة أو استبدالها: استخدم ميزانًا للتحقق من استواء الدعامة (الخطأ <1 مم/م).
3. الأسئلة المتداولة (FAQ) حول أحذية دليل المصاعد الدوارة
- كيف يمكنني تحديد ما إذا كانت الأسطوانة بحاجة إلى الاستبدال؟
معايير الاستبدال:
التآكل: تقليل قطر الأسطوانة > 2 مم (يتم قياسه باستخدام الفرجار).
الشقوق السطحية: تشقق أو تقشير واضح.
الضوضاء/الاهتزاز غير الطبيعي: صرير أو اهتزاز ملحوظ أثناء التشغيل.
- هل تتطلب أحذية التوجيه الدوارة التشحيم؟
معظمهم لا:
تستخدم أحذية التوجيه الدوارة الحديثة محامل ذاتية التشحيم (مثل PTFE المملوء بالجرافيت).
الاستثناءات: قد تتطلب الموديلات القديمة أو البيئات الخاصة (درجات الحرارة المرتفعة) كمية صغيرة من الشحوم ذات درجة الحرارة المرتفعة.
- لماذا تتآكل البكرات قبل الأوان؟
الأسباب الشائعة:
انحراف تركيب السكك الحديدية (> 1 مم / م).
التحميل المزمن غير المتوازن للسيارة (على سبيل المثال، يتم وضع الأشياء الثقيلة دائمًا على جانب واحد).
استخدام بكرات منخفضة الجودة (الصلابة لا تفي بالمعايير).
- هل أحذية التوجيه الدوارة مناسبة للمصاعد عالية السرعة؟ قابلية التطبيق:
المصاعد منخفضة السرعة (.751.75 م/ث): بكرات PU العادية كافية.
المصاعد عالية السرعة (≥2.5 م/ث): يلزم وجود بكرات مركبة من النايلون ذات محامل دقيقة.
- كيف يمكنني تقليل ضجيج أحذية التوجيه الدوارة؟
تدابير الحد من الضوضاء:
اختر حوامل أحذية توجيهية ذات وسادات مرنة (تصميم ممتص للاهتزاز).
تأكد من وصلات السكك الحديدية الملساء (قم بتلميع المنطقة الانتقالية).
استبدال المحامل الصامتة.
