حذاء دليل المصعد المنزلق: دليل الأنواع والاختيار والمقارنة

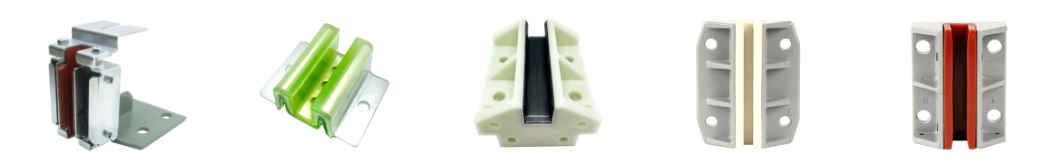

الأنواع والخصائص المشتركة

يتم تجميع أحذية دليل المصاعد المنزلقة عمومًا حسب كيفية امتصاصها لمخالفات السكك الحديدية وحسب مادة البطانة المستخدمة عند نقطة الاتصال. يؤثر الاختيار من بين هذه الأنواع على راحة الركوب، ومستوى الضوضاء، وعدد المرات التي تحتاج فيها البطانة إلى الاستبدال، لذا فإن فهم الاختلافات يعد خطوة أولى عملية لأي مشتري لقطع غيار المصعد.

تعد مادة البطانة واحدة من أهم الخصائص داخل كل نوع، حيث إنها تحدد بشكل مباشر سلوك الاحتكاك ومستوى الضوضاء ومعدل التآكل. تشتمل مواد البطانة الشائعة على النايلون القياسي، والنايلون ذاتية التشحيم المضمن بالزيت، والبولي أوكسي ميثيلين (بوم)، حيث يوفر كل منها توازنًا مختلفًا بين مقاومة التآكل، وتخميد الضوضاء، وكفاءة التكلفة. عادةً ما يتم تحديد المجموعة الصحيحة من نوع الحذاء ومواد البطانة من خلال سرعة المصعد، ووزن السيارة، وحالة السكة، والتي تمت مناقشتها بمزيد من التفصيل في قسم الاختيار أدناه.

مبدأ العمل والهيكل

ان elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

أثناء التشغيل، تلتف قناة تلامس السكة حول رأس السكة التوجيهية على شكل حرف T، حيث تمتص البطانة الاحتكاك على جميع أسطح التلامس أثناء تحرك السيارة. في التصميمات المحملة بنابض، يسمح عنصر الزنبرك للبطانة بالتحرك قليلاً إلى الداخل والخارج، للتعويض عن اختلالات السكة الصغيرة دون إرسال هزة قوية إلى إطار السيارة. نظرًا لأن البطانة هي مكون التآكل الأساسي، فقد تم تصميم مادتها وسمكها لتوفير سطح قابل للتآكل تدريجيًا ويمكن فحصه واستبداله جيدًا قبل أن يؤثر على جودة الركوب أو سلامة الاتصال بالسكك الحديدية.

سيناريوهات التطبيق ومعايير الاختيار

يتم تطبيق أحذية التوجيه المنزلقة للمصاعد عبر مصاعد الركاب، ومصاعد الشحن، وتجميعات ثقل الموازنة، مع التكوين الصحيح الذي يعتمد بشكل أساسي على السرعة المقدرة للمصعد، وحمولة السيارة، وملف سكة التوجيه. تؤثر مطابقة هذه المتغيرات بشكل صحيح على جودة الركوب، ومستوى الضوضاء، وعدد المرات التي تحتاج فيها فرق الصيانة إلى جدولة استبدال الخطوط الملاحية المنتظمة.

تعد السرعة المقدرة عمومًا العامل الوحيد الأكثر تأثيرًا في اختيار حذاء التوجيه، نظرًا لأن السرعات الأعلى تزيد من تكرار أحداث الاتصال بالسكك الحديدية وحساسية الركاب لأي اهتزاز منقول. يوضح الرسم البياني الدائري أدناه تقسيمًا تمثيليًا عامًا للأماكن التي يتم فيها تطبيق أحذية الدليل المنزلقة بشكل شائع عبر حالات استخدام المصاعد، وهو سياق مفيد عند تقييم أنماط الطلب النموذجية عبر مجموعة المباني أو الأسطول.

قبل مراجعة الرسم البياني، تجدر الإشارة إلى أن النسب الفعلية تختلف حسب المنطقة ونوع المبنى وعمر المصعد، لذلك يجب قراءة الأرقام أدناه كنمط تمثيلي عام وليس قياسًا دقيقًا للسوق. يقسم الرسم البياني الاستخدام النموذجي للأحذية الدليلية المنزلقة إلى أربع فئات عريضة: مصاعد الركاب منخفضة ومتوسطة السرعة، ومصاعد الشحن والبضائع، وتجميعات ثقل الموازنة عبر فئات السرعة، ومشاريع التحديث أو الاستبدال التحديثي. يساعد هذا النوع من التفاصيل في توضيح سبب اختلاف معايير اختيار مواد الخطوط الملاحية المنتظمة كثيرًا بين تطبيق الشحن وتطبيق الركاب الذي يعمل بدورة عمل أعلى.

الجزء الأكبر في هذا الانهيار التمثيلي هو مصاعد الركاب منخفضة ومتوسطة السرعة، مما يعكس مدى تحديد أحذية التوجيه المنزلقة على نطاق واسع عبر المباني السكنية والتجارية حيث تظل السرعات المقدرة ضمن نطاق التشغيل المريح للاتصال المنزلق. تشكل مصاعد الشحن والبضائع الجزء الأكبر التالي، نظرًا لأن هذه التطبيقات تعطي الأولوية بشكل عام لمتانة الحمل على خصائص الركوب الأكثر سلاسة المرتبطة بأحذية التوجيه الدوارة. تظهر مجموعات ثقل الموازنة كحصة ذات معنى لأن أحذية التوجيه المنزلقة تستخدم بشكل شائع في أثقال الموازنة حتى في المصاعد حيث تمت ترقية السيارة نفسها إلى أحذية دليل الأسطوانة، نظرًا لأن راحة ركوب الثقل الموازن أقل أهمية للركاب. تمثل مشاريع التحديث والتحديث حصة أصغر ولكن ثابتة، مما يعكس دورة الاستبدال المستمرة عبر أساطيل المصاعد القديمة. يفسر هذا النمط أيضًا سبب احتفاظ العديد من الشركات المصنعة لأجزاء المصاعد بمجموعة واسعة من أنماط الأقواس، نظرًا لأن المشاريع التحديثية تحتاج في كثير من الأحيان إلى مطابقة تكوينات التركيب القديمة من OEM من علامات تجارية أصلية متعددة. غالبًا ما يجد مديرو المرافق الذين يشرفون على مجموعات المصاعد الكبيرة أنه من المفيد تتبع هذا النوع من تقسيم الاستخدام داخليًا، حيث يساعد ذلك في التنبؤ بمواد البطانة وأنواع الأقواس التي ستشهد أكبر حجم استبدال. يعد التعرف على الجزء الذي يقع فيه المصعد بمثابة خطوة أولى عملية قبل طلب عرض أسعار من الشركة المصنعة أو المورد لأحذية الدليل.

مقارنة تفصيلية للأحذية المنزلقة والأسطوانة

تحافظ كل من أحذية التوجيه المنزلقة وأحذية التوجيه الدوارة على محاذاة عربة المصعد مع حاجز التوجيه، ولكنها تختلف بشكل كبير في الآلية، وخصائص الركوب، وملف الصيانة. إن فهم هذه الاختلافات يساعد المشترين على تجنب تحديد نوع المكون الخاطئ للسرعة المقدرة للمصعد ودورة العمل.

تعتبر مادة البطانة نقطة المقارنة الرئيسية الأخرى داخل أحذية التوجيه المنزلقة نفسها، نظرًا لأن بطانات البوليمر المختلفة توفر عمرًا مختلفًا للتآكل في ظل ظروف تشغيل مماثلة. يقارن الرسم البياني العمودي المكدس أدناه مساهمة الخدمة النسبية لثلاث مواد بطانة شائعة عبر عاملين تشغيليين: مقاومة التآكل وأداء تخميد الضوضاء، مما يوفر رؤية مجمعة لكيفية تداول كل مادة بين هاتين الخاصيتين.

قبل النظر إلى الرسم البياني، لاحظ أن عمر التآكل الفعلي ومستويات الضوضاء تعتمد بشكل كبير على حالة السكة وممارسات التشحيم ودورة عمل المصعد، وبالتالي فإن القيم الموضحة تمثل مقارنات نسبية عامة بدلاً من ضمانات ثابتة لأي تركيب. المواد الثلاث التي تمت مقارنتها هي النايلون القياسي، والنايلون ذاتية التشحيم المضمن بالزيت، وPOM. يتم تقسيم كل عمود إلى جزأين مكدسين يمثلان مساهمة نسبية في مقاومة التآكل ومساهمة نسبية في تخفيف الضوضاء، وبالتالي فإن إجمالي ارتفاع العمود يعكس الأداء النسبي الإجمالي عبر كلا العاملين مجتمعين.

يُظهر الرسم البياني تطورًا واضحًا من النايلون القياسي إلى النايلون المضمن بالزيت إلى POM، مع زيادة إجمالي ارتفاع العمود عبر كل من مقاومة التآكل وتخميد الضوضاء عندما تصبح المواد أكثر تخصصًا. يوفر النايلون القياسي عادةً ملف الأداء الأساسي بين الثلاثة، ولهذا السبب يظل شائعًا في تطبيقات الشحن ودورة الخدمة المنخفضة حيث تفوق كفاءة تكلفة المكونات فائدة عمر البطانة الممتد. يُظهر النايلون ذاتية التشحيم المضمن بالزيت خطوة مهمة في مقاومة التآكل لأن مادة التشحيم المدمجة تقلل من احتكاك السطح عند نقطة الاتصال، مما يساهم أيضًا في تحسين معتدل في تخفيف الضوضاء. يُظهر POM أقوى أداء مشترك في هذه المقارنة، ويرجع ذلك إلى حد كبير إلى صلابته المتأصلة العالية واستقرار الأبعاد، مما يساعد في الحفاظ على هندسة اتصال متسقة مع السكة على مدى فترة خدمة أطول. يوضح هذا التقدم سبب تحديد مشاريع تحديث المصاعد ومصاعد الركاب ذات دورة العمل الأعلى في كثير من الأحيان POM أو بطانات النايلون المضمنة بالزيت بدلاً من النايلون القياسي، على الرغم من أن النايلون القياسي يظل خيارًا معقولًا للتطبيقات ذات الطلب المنخفض. تجدر الإشارة إلى أن أداء تخميد الضوضاء يتأثر أيضًا بمعايرة الزنبرك ومحاذاة السكة، وليس بمادة البطانة وحدها، لذا يجب مراعاة اختيار البطانة جنبًا إلى جنب مع ممارسات التثبيت والضبط المناسبة. يجب على فرق الصيانة التي تقارن خيارات البطانة أن تطلب إرشادات الشركة المصنعة بشأن عمر التآكل المتوقع لسرعة المصعد المحددة ودورة العمل بدلاً من الاعتماد فقط على مقارنات المواد العامة مثل تلك الموضحة هنا. نظرًا لأن استبدال الخطوط الملاحية المنتظمة هو مهمة صيانة روتينية، يقوم العديد من المشترين بتوحيد معايير مادة بطانة واحدة عبر الأسطول لتبسيط المخزون وتخطيط الاستبدال.

اتجاهات الصناعة في التوافق مع سرعة الأحذية والسكك الحديدية

نظرًا لأن سرعات المصاعد المقدرة تتجه بشكل عام نحو الأعلى عبر التركيبات الجديدة، فقد أصبحت العلاقة بين نوع حذاء التوجيه وسرعة السكة جزءًا متزايد الأهمية من مناقشات المواصفات. يعرض الرسم البياني المبعثر أدناه عرضًا توضيحيًا عامًا لكيفية توزيع استخدام أحذية التوجيه المنزلقة والأسطوانة عبر نطاق من السرعات المقدرة للمصاعد، استنادًا إلى الملاحظة العامة للصناعة بدلاً من مجموعة بيانات محددة مُقاسة.

قبل مراجعة الرسم البياني، يجدر التأكيد على أن متطلبات البناء الفردية وجودة السكك الحديدية وتوقعات راحة الركوب يمكن أن تحول مشروعًا معينًا نحو أي نوع من أنواع الأحذية الإرشادية خارج هذا النمط العام. تمثل كل نقطة على الرسم البياني مثالًا عامًا للتطبيق، تم رسمه بالسرعة المقدرة على المحور الأفقي وأولوية طلب الركوب النسبية على المحور الرأسي، لتوضيح المكان الذي تميل فيه تطبيقات أحذية التوجيه المنزلقة إلى التجمع بالنسبة لتطبيقات أحذية التوجيه الأسطوانية.

يُظهر النمط المبعثر تطبيقات أحذية التوجيه المنزلقة، في الظل الأفتح، متجمعة نحو السرعة المنخفضة، ومنطقة أولوية راحة الركوب المنخفضة في المخطط، بينما تتجمع تطبيقات أحذية التوجيه الدوارة، في الظل الداكن، نحو السرعة الأعلى، ومنطقة أولوية راحة القيادة الأعلى. يعكس هذا التجميع النمط العام للصناعة حيث يظل الاتصال المنزلق مناسبًا تمامًا عند السرعات المنخفضة، حيث يظل الاهتزاز المرتبط بالاحتكاك وتوليد الحرارة ضمن نطاق يمكن التحكم فيه. مع زيادة السرعة المقدرة، ترتفع توقعات راحة الركوب أيضًا، خاصة في مباني الركاب التجارية والمرتفعة، مما يحول تفضيل المواصفات نحو أحذية التوجيه الدوارة التي تقلل الاهتزاز المرتبط بالاحتكاك عند سرعات السفر الأعلى. توجد منطقة انتقالية مرئية في منتصف المخطط حيث يظهر كلا النوعين من الأحذية الإرشادية، مما يعكس مشاريع العالم الحقيقي حيث لا تحدد السرعة وحدها الاختيار بشكل كامل، نظرًا لأن عوامل مثل جودة السكك الحديدية ونمط استخدام المبنى وميزانية التحديث تلعب أيضًا دورًا. تعد منطقة الانتقال هذه بمثابة نقطة مهمة لفرق المواصفات، حيث إنها توضح أن المصاعد متوسطة السرعة لا تقتصر تلقائيًا على نوع واحد من الأحذية الإرشادية ويجب تقييمها بناءً على مجموعة من العوامل بدلاً من السرعة وحدها. ويفسر أيضًا سبب استمرار بعض الشركات المصنعة للمصاعد ومقاولي التحديث في تحديد أحذية توجيه منزلقة جيدة التصميم، بما في ذلك الأنواع المحملة بنابض والبطانة المركبة، حتى عند السرعات التي تكون فيها أحذية التوجيه الأسطوانية شائعة، خاصة عندما تظل كفاءة التكلفة والبساطة الميكانيكية من الأولويات. بالنسبة للمشترين الذين يديرون أساطيل المصاعد ذات السرعات المختلطة، يعد هذا النمط نقطة بداية مفيدة لتجميع الوحدات حسب نوع حذاء التوجيه المحتمل قبل طلب عروض الأسعار من الشركة المصنعة أو المورد لأحذية دليل المصاعد المنزلقة.

يستفيد هذا النوع من أعمال مطابقة التطبيقات من شركة مصنعة تتمتع بخبرة عملية واسعة عبر العديد من العلامات التجارية للمصاعد وفئات السرعة. مصنع Ningbo Yinzhou Fukangda Elevator Parts Factory، الذي تأسس في عام 2006 ومقره في Da'ao Industrial Park، منطقة Yinzhou، مدينة Ningbo، مقاطعة Zhejiang، هو مصنع ومصنع لأجزاء المصاعد متخصص في البحث والتطوير والإنتاج والمبيعات لمكونات المصاعد، بما في ذلك أحذية التوجيه المنزلقة. يقوم مركز الإنتاج التابع للشركة بتشغيل مجموعة من الأجهزة ومعدات معالجة البلاستيك جنبًا إلى جنب مع خطوط إنتاج التجميع وإجراءات الفحص، مما يدعم الدقة والجودة المتسقة عبر العرض. على مدار تاريخها التشغيلي، قامت الشركة ببناء تجربة تعاون مع علامات تجارية راسخة للمصاعد بما في ذلك هيتاشي، وميتسوبيشي، وأوتيس، وتيسين، وجوانجري، وكانجلي، وآسيا والمحيط الهادئ، وسوزوكي، مما يعكس الإلمام الواسع بتكوينات الأقواس ومقاطع السكك الحديدية المستخدمة عبر أنظمة المصاعد المختلفة، والتي لها أهمية خاصة لمشاريع التحديث والتحديث التي تتضمن أساطيل مصاعد ذات علامات تجارية مختلطة.

إرشادات الصيانة للتشغيل الموثوق به على المدى الطويل

إن الفحص الروتيني واستبدال البطانة في الوقت المناسب هما ما يحافظ على أداء أحذية التوجيه المنزلقة بشكل ثابت طوال فترة خدمة المصعد. نظرًا لأن البطانة مصممة كعنصر تآكل، فإن جدول الفحص المنظم يكون بشكل عام أكثر فعالية من انتظار مشكلات جودة الركوب الملحوظة قبل اتخاذ الإجراء.

1. افحص سمك البطانة وحالة السطح بانتظام، وتحقق من التآكل غير المتساوي الذي قد يشير إلى اختلال محاذاة السكة أو الضغط الزنبركي المفرط.
2. تأكد من تطبيق تشحيم السكك وصيانته وفقًا لمتطلبات تشغيل المصعد، نظرًا لأن التشحيم غير الكافي يؤدي إلى تسريع تآكل البطانة على الأحذية المنزلقة.
3. تحقق من شد الزنبرك وخلوصه على الأحذية المحملة بنابض للتأكد من بقائها ضمن نطاق الضبط المحدد من قبل الشركة المصنعة.
4. استمع إلى الضوضاء أو الاهتزازات غير العادية أثناء التشغيل، والتي غالبًا ما تشير إلى تآكل البطانة، أو عدم محاذاة السكة، أو ارتخاء دعامة التثبيت قبل ظهور الأعراض الأكثر وضوحًا.
5. تأكد من بقاء مسامير دعامة التثبيت مثبتة بشكل صحيح، نظرًا لأن الاهتزاز بمرور الوقت يمكن أن يؤدي إلى فك أدوات التثبيت تدريجيًا في كل من مجموعات أحذية دليل السيارة وثقل الموازنة.
6. استبدل البطانات بشكل استباقي بمجرد أن يقترب التآكل من الحد الأدنى للسمك الموصى به من قبل الشركة المصنعة، بدلاً من الانتظار حتى يتم اختراق الاتصال بالسكك الحديدية.

إن الاحتفاظ بسجل فحص بسيط يسجل قياسات سماكة البطانة مع مرور الوقت يجعل من السهل التنبؤ بتوقيت الاستبدال والتخطيط لمخزون قطع الغيار بدلاً من الاستجابة للتآكل غير المتوقع. نظرًا لأن استبدال البطانة عادةً ما يكون مهمة روتينية ومنخفضة التعقيد مقارنة بخدمة محامل الأحذية ذات التوجيه الأسطواني، فإن العديد من فرق الصيانة تتعامل معها كجزء من زيارة الخدمة الدورية القياسية. يساعد العمل مع الشركة المصنعة لأحذية دليل المصاعد المنزلقة التي توفر جودة منتج متسقة وبطانات بديلة متاحة بسهولة على تقليل الوقت الذي تقضيه المصاعد خارج الخدمة أثناء الصيانة الروتينية.
